ВВЕДЕНИЕ
Аппаратура СОРМ М-200 предназначена для организации каналов обмена информацией между системой технических средств по обеспечению функций оперативно-розыскных мероприятий и пунктом управления.
СОРМ на АТС предназначена для оперативного контроля соединений определенных абонентов в соответствии с существующим законодательством Российской Федерации. Оперативный контроль должен проводиться из удаленного пункта управления правоохранительных органов, далее ПУ, путем его взаимодействия с АПС СОРМ станции.
СОРМ М-200 рассчитан на работу в составе АТС М-200, что является необходимым условием полной реализации описанных ниже требований.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Управление | Программное |
| Коммутация | Цифровая |
| Микропроцессорный комплект | Intel 80C386 |
| Тактовая частота | 66 МГц |
| Сопроцессор | ADSP2186N |
| Емкость ОЗУ | 4096 кБайт |
| Флэш-память | 3072 кБайт |
| Коммутатор ИКМ-потоков | Siemens PEF20470 |
| Коммутация | Полнодоступная |
| Количество точек cоединений | 154 |
Электропитание
|
.
|
| Энергопотебление | 55 Вт |
| Интерфейс с ПК | RS 232, Ethernet |
| Размеры (Ш х В х Г) | 185 х 340 х 265 мм |
ОРГАНИЗАЦИЯ КОНТРОЛЯ
На АТС М-200 СОРМ обеспечивает:
- контроль исходящих и входящих вызовов (внутристанционных, местных, внутризоновых, междугородных и международных) к/от определенных абонентов данной станции, находящихся под наблюдением;
- контроль исходящих вызовов от всех абонентов данной станции к заранее заданным номерам абонентов телефонной сети;
- контроль вызовов при заказе, проверке, использовании и отмене наблюдаемым абонентом дополнительных видов обслуживания (ДВО), изменяющих направление вызов (переадресация, конференц-связь и т.д.) или номерную информацию по ним (сокращенный набор номера, прямой вызов и т.д.).
- возможность получения по заявке из ПУ информации о категории абонентов и предоставляемых им ДВО.
При предоставлении абоненту услуги по переадресации вызовов на другого абонента контролируется как номер абонента, заказывающего эту услугу, так и номер, на который заказана переадресация.
Номера телефонов контролируемых абонентов данной станции, а также номера телефонов абонентов сети задаются из ПУ и заносятся на станции в соответствующие таблицы оперативной памяти (ОП).
Телефонные номера абонентов сети могут быть полные и неполные. При записи неполного номера в таблицу ОП занимается одна строка таблицы.
Число номеров телефонов контролируемых абонентов на городской АТС с максимальной емкостью 20000 номеров, число номеров телефонов контролируемых абонентов сети, количество одновременно контролируемых соединений определяются из таблицы:
| Емкость АТС №№ | Количество контролируемых абонентов АТС | Количество контролируемых абонентов сети | Одновременный контроль соединений не менее | Количество КСЛ | Количество трактов ИКМ-30 |
| 10000 | 128 | 1024 | 28 | 56 | 2 |
| 20000 | 256 | 1024 | 56 | 112 | 4 |
ИНТЕРФЕЙС СВЯЗИ МЕЖДУ СОРМ И ПУ
Связь между СОРМ и ПУ должна осуществляться по цифровым соединительным линиям (Е1) для трансляции информации, передаваемой в контролируемых разговорных трактах, и по каналам передачи данных (КПД) для передачи управляющей информации и информации о контролируемых соединениях. Соединительные линии между СОРМ и ПУ для трансляции информации, передаваемой в контролируемых разговорных трактах, должны организовываться с помощью цифровых систем передачи. Цифровая система передачи должна быть образована первичной группой ИКМ-30 со скоростью 2,048 Мбит/с в соответствии с Рек. G.732 МСЭ-Т с канальными интервалами 64 Кбит/с. Канальные интервалы (КИ) 1...15, 17...29 должны использоваться для трансляции информации, передаваемой в контролируемых разговорных трактах. Канальный интервал 16 оборудованием ПУ не обрабатывается. Для образования каналов передачи данных должны использоваться канальные интервалы 30, 31 нулевой первичной группы, в остальных первичных группах ИКМ-30 (в случае их использования) КИ 30, КИ 31 должны резервироваться для передачи данных в случаях выхода из строя используемых КПД, их перегрузки или выхода из строя цифровой системы передачи. Канальный интервал 30 должен использоваться для передачи управляющей информации - команд и сообщений (канал 1). Канальный интервал 31 должен использоваться для передачи информации о наблюдаемых соединениях - сообщений (канал 2).
СХЕМА ПОДКЛЮЧЕНИЯ - СОРМ-01
данные в 30 и 31 КИ передаются в цифровом виде (64 Кб/сек) и на стороне спецслужб должно быть установлено «устройство доступа к E1 или Fractional E1» типа RAD FCD-E1, позволяющее извлекать из потока Е1 каналы управления и передачи данных.

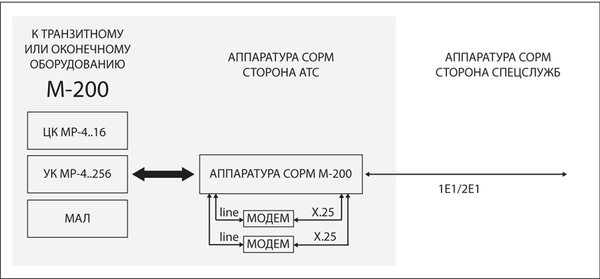

СХЕМА ПОДКЛЮЧЕНИЯ - СОРМ-02
в 30 и 31 КИ передается аналоговый сигнал (9600 б/сек) и данная схема реализуется с помощью двух синхронных модемов (ZYXEL 336E), на которые с помощью полупостоянных соединений обеспечивается проключение разговорного тракта с 30 и 31 канальных интервалов ИКМ СОРМ.
СОРМ М-200 С "ЧУЖИМ" ОБОРУДОВАНИЕМ
Функции СОРМ обеспечивают только контроль транзитных вызовов, непосредственно проходящих через оборудование «М-200». Функции СОРМ для контроля транзитных вызовов с оборудования сторонних производителей обеспечиваются при условии соблюдения правил нумерации и при передаче номера вызывающего абонента. Функции СОРМ обеспечивают контроль ДВО, реализуемых только на оборудовании «М-200».
Ниже приводится пример схемы подключения корпоративной сети к пульту управления СОРМ. Транзит организован через цифровой коммутатор МР-12.
