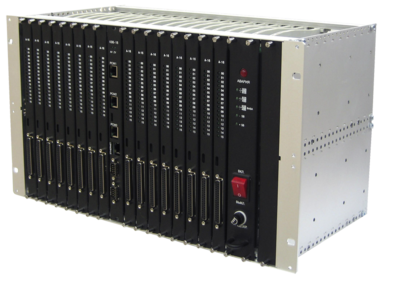

Модуль аналоговых линий (МАЛ)

  • МАЛ на базе К-87

Малая АТС М-200

Узловая/опорная АТС М-200


ВВЕДЕНИЕ

Модуль аналоговых (абонентских) линий - МАЛ - концентратор, предназначенный для подключения различных типов аналогового оборудования. МАЛ может выступать как в качестве составной части многомодульной АТС М-200, так и в качестве самостоятельной АТС.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Управление Программное
Коммутация Цифровая
Микропроцессорный комплект ATMEL SAM9XE512 (armv5tejl)
Тактовая частота 180 МГц, 200 MPS
Емкость ОЗУ SDRAM 128 мБ
Флэш-память SD/SDHC 4-wire 4 гБ
Коммутатор ИКМ-потоков Siemens PEF20470
Коммутация Полнодоступная
Количество точек cоединений 346
Электропитание
  • вариант А
  • вариант В

.

  • От источника 48/60В постоянного тока
  • От сети 220 В 50 Гц
Энергопотебление 95 Вт
Интерфейс с ПК RS 232, Ethernet
Размеры (Ш х В х Г) 460 х 340 х 265 мм
Операционная система linux


МАКСИМАЛЬНЫЕ ВОЗМОЖНОСТИ АТС

SIP интерфейс 1
Цифровые потоки Е1 3
Аналоговые абонентские линии 256
IP абонентские линии 64
Системные (аналоговые) абонентские линии * 64
2-х проводным СЛ * 128
3-х проводным ФСЛ * 128
4-х (2-х) проводные РСЛ * 192
6-ти (4-х) проводные РСЛ * 192

* - за счет уменьшения абонентской емкости

Типовые элементы замены (ТЭЗ)




АБОНЕНТСКИЕ ЛИНИИ

Следующие ТЭЗы (линейные платы) могут быть размещены в доступных слото-местах:

  • А16 - Линейная плата 16 аналоговых абонентских комплектов
  • A84 - Линейная плата 8 системных абонентских 4-х проводных комплектов
  • C16 - Линейная плата 16 системных цифровых 2-х проводных абонентских комплектов
  • C08 - Линейная плата 8 системных цифровых 2-х проводных абонентских комплектов
  • А08/S - Линейная плата 8 цифровых абонентских комплектов S-интерфейса


SIP

SIP интерфейс на АТС М-200 выполняет функции:

1. Подключение станции по SIP к городской, корпоративной и т.д. сети.

2. VoIP шлюз, поддерживающий преобразование до 31 канала в SIP:

  • Гибкая маршрутизация вызовов;
  • Совместимость с оборудованием сторонних производителей;
  • Поддержка кодеков G711, GSM, T38;
  • Управление через стандарнтный интерфейс М-200;

3. Интерфейс для подключения до 31 IP абонента М-200:

  • Биллинг
  • СОРМ


ЦИФРОВЫЕ СОЕДИНИТЕЛЬНЫЕ ЛИНИИ

ЭАТС поддерживает до 3-х цифровых потоков Е1 (G.703) – плата Р01 - со скоростью передачи 2048 +/- 50 х 10 –6 кбит/сек, линейным кодом HDB3/AMI. Тип линии между оборудованием подключения трактов ИКМ и оборудованием цифровых систем - симметричная линия.


Поддерживаемые протоколы сигнализации по цифровым СЛ:

  • ОКС №7 (до 4-ех направлений (4 OPC))
  • PRI EDSS1
  • QSIG
  • V5.2
  • 2ВСК – декадный набор
  • 2ВСК - «импульсный челнок» (R1.5)
  • 2ВСК - «импульсный пакет»
  • 1ВСК


АНАЛОГОВЫЕ СОЕДИНИТЕЛЬНЫЕ ЛИНИИ

Следующие ТЭЗы (линейные платы) могут быть размещены в доступных слото-местах:

  • С88 - Линейная плата на 8 2-х проводных СЛ и 8 абонентских комплектов
  • С68/4 - Линейная плата на 12 4-х проводных универсальных РСЛ
  • С68/6 - Линейная плата на 12 6-ти проводных универсальных РСЛ
  • В38 - Линейная плата на 8 входящих (в т. ч. междугородних) 3-х проводных ФСЛ
  • И38 - Линейная плата на 8 исходящих 3-х проводных ФСЛ


Поддерживаемые протоколы сигнализации по аналоговым СЛ:

  • Абонентская сигнализация по 2-х проводным СЛ (пульс/тон)
  • Сигнализация по 3-х проводным ФСЛ – декадный набор
  • Сигнализация по 3-х проводным ФСЛ – «импульсный челнок»
  • Сигнализация по 3-х проводным ФСЛ – «импульсный пакет»
  • Сигнализация по 4-х/6-ти проводным РСЛ – 1 ВСК
  • Сигнализация по 4-х/6-ти проводным РСЛ – 2100 Гц
  • Сигнализация по 4-х/6-ти проводным РСЛ – 2600 Гц
  • Сигнализация по 4-х/6-ти проводным РСЛ – 1200/1600 Гц (АДАСЭ)
  • Сигнализация по 4-х/6-ти проводным РСЛ – 500/650 Гц


СВЕТОДИОДНАЯ ИНДИКАЦИЯ

  • Наличие питания
  • Работу центрального процессора платы управления и коммутации
  • Наличие текущего соединения с ПЭВМ
  • Состояние каждого цифрового потока
  • Состояние каждого абонентского порта
  • Состояние каждого порта СЛ


КОММУТАЦИЯ КАНАЛОВ

Коммутация возможна между:

  • Двумя абонентскими портами (аналоговые или цифровые) - внутренняя коммутация
  • Абонентский порт - аналоговая СЛ (входящая/исходящая связь)
  • Абонентский порт - цифровая СЛ (входящая/исходящая связь)
  • Цифровая СЛ - цифровая СЛ (цифровой транзит)
  • Аналоговая СЛ - аналоговая СЛ (аналоговый транзит)
  • Цифровая СЛ - аналоговая СЛ (цифро-аналоговое преобразование/транзит)
  • Аналоговая СЛ - цифровая СЛ (аналого-цифровое преобразование/транзит)


ЭАТС М-200 выполняют два типа коммутации:

  • Полупостоянная коммутация
  • Динамическая коммутация

Так же возможна смешанная коммутация - одновременное использование и полупостоянной, и динамической коммутации.

Для коммутации каналов используются микросхемы Infineon PEF 20470.


Полупостоянная коммутация

При полупостоянной коммутации соединение между каналами происходит автоматически при включении коммутатора и сохраняется до его отключения. Схема коммутации задается при конфигурировании коммутатора. Вся информация в каналах пропускается прозрачно в обе стороны. Анализ и преобразование пропускаемой информации не производится.


Динамическая коммутация

При динамической коммутации соединение между каналами происходит во время обработки входящего вызова, согласно тем или иным условиям, заданным в конфигурации коммутатора. В качестве условий могут быть использованы:

  • Номер вызываемого абонента (набранный номер, CdPN…)
  • Номер вызывающего абонента (АОН, CgPN…)
  • Текущее время (системное время коммутатора)

Произвольное количество условий объединяется в таблицу маршрутизации. Таблицы могут быть привязаны как к группе каналов, так и к какому-либо конкретному каналу. Таким образом, входящий вызов на каждый канал может обрабатываться согласно своей, независимой от всех остальных, таблице маршрутизации - согласно своему набору условий.


КОНВЕРТАЦИЯ (ПРЕОБРАЗОВАНИЕ) ПРОТОКОЛОВ СИГНАЛИЗАЦИИ

В случае использования в АТС разных типов сигнализации по цифровым или аналоговым соединительным линиям (СЛ), одновременно с коммутацией каналов происходит конвертирование (преобразование) протоколов сигнализации.

Конвертирование происходит автоматически и не требует каких-либо специальных настроек или доработок оборудования, но при необходимости схема преобразования может изменяться с помощью утилит конфигурирования АТС.

Конвертация протоколов сигнализации включает в себя и цифро-аналоговые/аналогово-цифровые преобразования.


ПРЕОБРАЗОВАНИЕ ТРАНСЛИРУЕМЫХ (ПЕРЕДАВАЕМЫХ) ЦИФР

Номер вызываемого абонента (набранный номер, CdPN…)

Номер вызываемого абонента может быть произвольным образом преобразован во время обработки вызова. Возможные изменения:

  • Подстановка произвольного количества цифр в начало (префикс) или конец (постфикс) номера.
  • Подстановка произвольного количества цифр между любыми цифрами номера.
  • Удаление любых цифр из номера
  • Замена цифр номера
  • Перемещение цифр в номере


Номер вызывающего абонента (АОН, CgPN…)

Номер вызывающего абонента может быть произвольным образом преобразован во время обработки вызова. Возможные изменения:

  • Подстановка произвольного количества цифр в начало (префикс) или конец (постфикс) номера.
  • Подстановка произвольного количества цифр между любыми цифрами номера.
  • Удаление любых цифр из номера
  • Замена цифр номера
  • Перемещение цифр в номере
