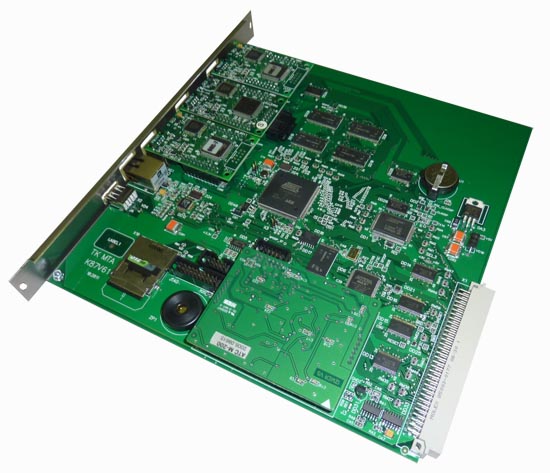

Данной материнской платой комплектуются все АТС М-200 модели 5100.

В ее состав входят следующие устройства:

• блока управления;
• блока коммутации;
• блока обработки состояния датчиков периферийных ТЭЗов;
• блока управления устройствами периферийных ТЭЗов;
• блока формирования специальных акустических сигналов;
• блока обработки сигналов тональных посылок;
• блока внешней связи, состоящего из 2-х последовательных портов;
• блока электронных часов, выполненного на БИС M48T201Y;
• блок формирования сигналов АОН и сигналов «2 из 6»;
• блок измерения параметров абонентских шлейфов;
• блок связи по ИКМ потоку Е1.
• блок SIP;

Блок управления

Блок управления предназначен для управления всеми устройствами системной платы и периферийных ТЭЗов, на основе анализа состояния датчиков этих устройств. Блок управления является ядром ЦАТС, он выполняет все функции по управлению коммутатором и принимает решения, относящиеся к обработке вызовов.

Блок коммутации

Блок коммутации предназначен для коммутации цифровых потоков разговорных каналов АТС. Блок коммутации выполнен на БИС SIEMENS PEB20470 м/с D41, который осуществляет полнодоступную коммутацию 16 цифровых потоков скоростью 2048 Мбит/сек по 32 канала каждый, обеспечивая таким образом до 256 соединений одновременно. Задачей коммутационного поля является пространственно-временная коммутация канальных интервалов линий ИКМ согласно командам управляющего блока.

Блок формирования акустических сигналов

Блок формирования специальных акустических сигналов и музыкального фрагмента предназначен для формирования акустических сигналов (см.табл.), подаваемых абонентам АТС. В состав блока входят:

1. электроперепрограммируемое постоянно - запоминающее устройство м/с D20;
2. схема формирования цифрового сигнала в стандарте ИКМ-30 м/с D39 на микропроцессоре ANALOG DEVICE ADSP2188 (поток №14 OUT14).

Цифровые потоки

На ТЭЗе К-86 могут быть расположены до 3-х цифровых потоков Е1 (G.703) – PCM1, PCM2 и PCM3. Они могут использоваться как обычные цифровые потоки с применением любой из сигнализаций принятой на ТФОП РФ, так и для организации межмодульного взаимодействия с применением протокола GSCP. Цифровые потоки могут устанавливаться непосредственно при покупке оборудования или добавляться в порядке расширения станции. Стык цифрового потока Е1 (Р-01) представляет собой отдельную плату, размещаемую в штатное место на ТЭЗе К-86.

Блок измерителя абонентского шлейфа

Блок измерителя абонентского шлейфа (IZMER) представляет собой отдельную плату, размещаемую в штатное место на ТЭЗе К-86 (разъемы Х2, Х3).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Управление	Программное
Коммутация	Цифровая
Микропроцессорный комплект	ATMEL SAM9XE512 (armv5tejl)
Тактовая частота	180 МГц, 200 MPS
Емкость ОЗУ	SDRAM 128 мБ
Флэш-память	SD/SDHC 4-wire 4 гБ
Коммутатор ИКМ-потоков	Siemens PEF20470
Коммутация	Полнодоступная
Количество точек cоединений	346
Интерфейс с ПК	Ethernet
Размеры (Ш х В х Г)	460 х 340 х 265 мм
