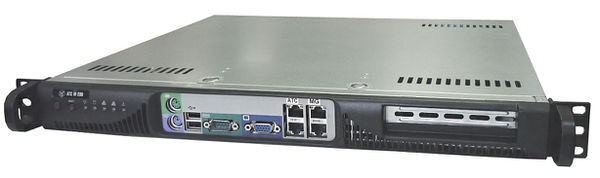

Блок управления (БУ) узла цифровой коммутации М-200 представляет собой полнофункциональный сервер на базе процессора Intel Core 2 не менее E6750. БУ поставляется в исполнении для монтажа в 19' стойку (статив).
На на лицевой панели блока расположены 4 сетевых интерфейса:
Назначение интерфейсов:
- АТС - Ethernet 10/100/1000 Base-T. Для подключения к блоку коммутации.
- Управление - Ethernet 10/100/1000 Base-T. Для подключения к локальной сети или ПК.
- MG-04 - Ethernet 10/100/1000 Base-T. Сетевая карта работает в сети коммутатора СС. Подключается к 100 Мб разъему блока коммутации так же, как и ТЭЗ G-04.
- WAN - Ethernet 10/100/1000 Base-T. Сетевая карта работает в сети IP телефонии. Подключается к сети оператора.
Резервный БУ
В коммутаторах серии СС предусмотрена установка двух блоков управления - основной БУ и резервный БУ. Резервный БУ находится в состоянии горячего резерва.
