Аппаратура СОРМ М-200 СС

Материал из M-200 WIKI
Перейти к: навигация, поиск



ВВЕДЕНИЕ

Аппаратура СОРМ М-200 предназначена для организации каналов обмена информацией между системой технических средств по обеспечению функций оперативно-розыскных мероприятий и пунктом управления.

СОРМ на АТС предназначена для оперативного контроля соединений определенных абонентов в соответствии с существующим законодательством Российской Федерации. Оперативный контроль должен проводиться из удаленного пункта управления правоохранительных органов, далее ПУ, путем его взаимодействия с АПС СОРМ станции.

СОРМ М-200 рассчитан на работу в составе АТС М-200, что является необходимым условием полной реализации описанных ниже требований.


ОРГАНИЗАЦИЯ КОНТРОЛЯ

На АТС М-200 СОРМ обеспечивает:

  • контроль исходящих и входящих вызовов (внутристанционных, местных, внутризоновых, междугородных и международных) к/от определенных абонентов данной станции, находящихся под наблюдением;
  • контроль исходящих вызовов от всех абонентов данной станции к заранее заданным номерам абонентов телефонной сети;
  • контроль вызовов при заказе, проверке, использовании и отмене наблюдаемым абонентом дополнительных видов обслуживания (ДВО), изменяющих направление вызов (переадресация, конференц-связь и т.д.) или номерную информацию по ним (сокращенный набор номера, прямой вызов и т.д.).
  • возможность получения по заявке из ПУ информации о категории абонентов и предоставляемых им ДВО.

При предоставлении абоненту услуги по переадресации вызовов на другого абонента контролируется как номер абонента, заказывающего эту услугу, так и номер, на который заказана переадресация.

Номера телефонов контролируемых абонентов данной станции, а также номера телефонов абонентов сети задаются из ПУ и заносятся на станции в соответствующие таблицы оперативной памяти (ОП).

Телефонные номера абонентов сети могут быть полные и неполные. При записи неполного номера в таблицу ОП занимается одна строка таблицы.


ИНТЕРФЕЙС СВЯЗИ МЕЖДУ СОРМ И ПУ

Связь между СОРМ и ПУ должна осуществляться по цифровым соединительным линиям (Е1) для трансляции информации, передаваемой в контролируемых разговорных трактах, и по каналам передачи данных (КПД) для передачи управляющей информации и информации о контролируемых соединениях. Соединительные линии между СОРМ и ПУ для трансляции информации, передаваемой в контролируемых разговорных трактах, должны организовываться с помощью цифровых систем передачи. Цифровая система передачи должна быть образована первичной группой ИКМ-30 со скоростью 2,048 Мбит/с в соответствии с Рек. G.732 МСЭ-Т с канальными интервалами 64 Кбит/с. Канальные интервалы (КИ) 1...15, 17...29 должны использоваться для трансляции информации, передаваемой в контролируемых разговорных трактах. Канальный интервал 16 оборудованием ПУ не обрабатывается. Для образования каналов передачи данных должны использоваться канальные интервалы 30, 31 нулевой первичной группы, в остальных первичных группах ИКМ-30 (в случае их использования) КИ 30, КИ 31 должны резервироваться для передачи данных в случаях выхода из строя используемых КПД, их перегрузки или выхода из строя цифровой системы передачи. Канальный интервал 30 должен использоваться для передачи управляющей информации - команд и сообщений (канал 1). Канальный интервал 31 должен использоваться для передачи информации о наблюдаемых соединениях - сообщений (канал 2).

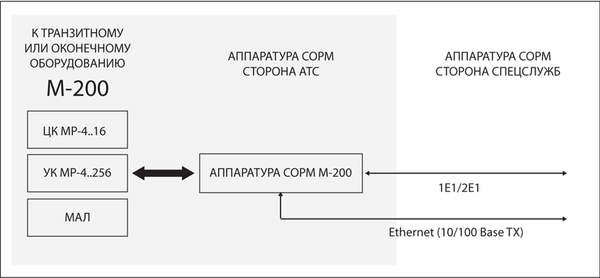

СХЕМА ПОДКЛЮЧЕНИЯ - СОРМ приказ 268

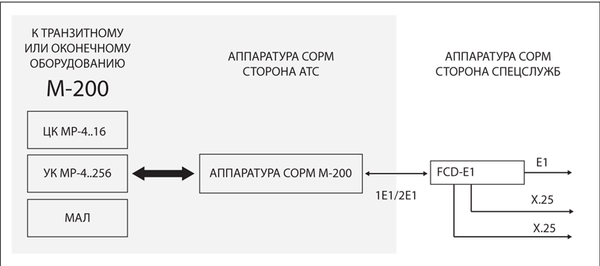

СХЕМА ПОДКЛЮЧЕНИЯ - СОРМ приказ 268




СОРМ М-200 С "ЧУЖИМ" ОБОРУДОВАНИЕМ

Функции СОРМ обеспечивают только контроль транзитных вызовов, непосредственно проходящих через оборудование «М-200». Функции СОРМ для контроля транзитных вызовов с оборудования сторонних производителей обеспечиваются при условии соблюдения правил нумерации и при передаче номера вызывающего абонента. Функции СОРМ обеспечивают контроль ДВО, реализуемых только на оборудовании «М-200».

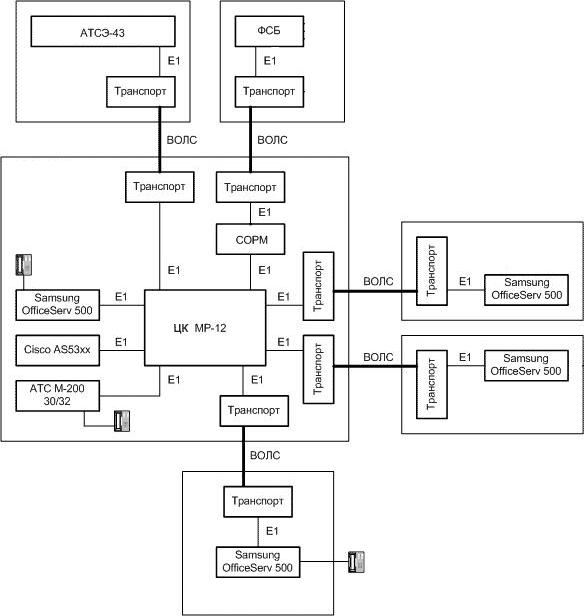

Ниже приводится пример схемы подключения корпоративной сети к пульту управления СОРМ. Транзит организован через цифровой коммутатор МР-12.
